Tugas Aplikasi
Aplikasi Brankas Keamanan Otomatis
- Mengetahui prinsip kerja opamp
- Membuat rangkaian menggunakan PIR, Infrared, dan sound sensor
- Memahami komponen Rangkaian PIR, Infrared, dan sound sensor
ALAT
Instrument
1) DC Voltmeter
DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.
Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter
Generator Daya
1) Baterai
Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya atau.
Spesifikasi dan Pinout Baterai
- Input voltage: ac 100~240v / dc 10~30v
- Output voltage: dc 1~35v
- Max. Input current: dc 14a
- Charging current: 0.1~10a
- Discharging current: 0.1~1.0a
- Balance current: 1.5a/cell max
- Max. Discharging power: 15w
- Max. Charging power: ac 100w / dc 250w
- Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
- Ukuran: 126x115x49mm
- Berat: 460gr
2) Power Suply
Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian. Spesifikasi :
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
BAHAN
1) Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).
Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Cara menghitung nilai resistor:
Tabel warna
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Spesifikasi
.jpeg)
2) Dioda
Gambar, Simbol, dan Pinout Dioda
Spesifikasi
Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.
3) Transistor
Gambar, Simbol, dan Pinout Transistor
Merupakan transistor tipe NPN yang digunakan untuk switching agar mengaktifkan kontak relay dan relay tersebut akan memberikan kontak pada motor DC dan output lainnya.
Spesifikasi :- Bi-Polar Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is > 0.6V
- Base Current(IB) is 5mA maximum
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Konfigurasi PIN LM741
Spesifikasi:
Komponen Input
1) Sensor Touch
Merupakan sensor yang mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil.
Pin Out
Spesifikasi
Grafik Respon Sensor Touch

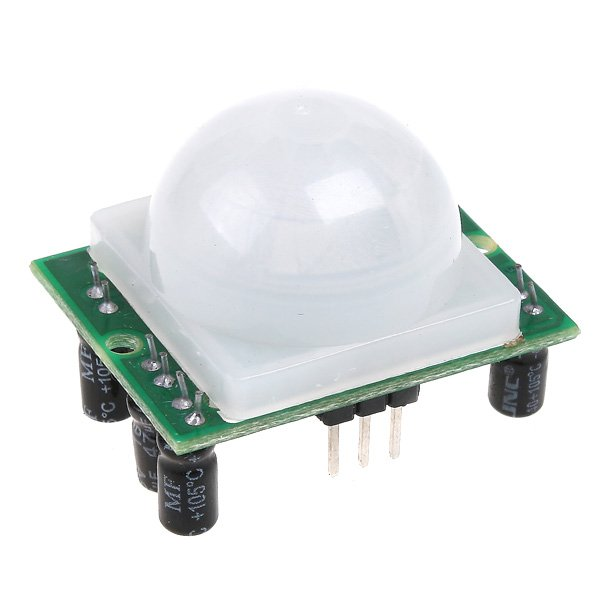

2) Sensor PIR
Sensor pir adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor pir ini bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar
Pin OUT
Spesifikasi:
- Vin : dc 5v 9v.
- Radius : 180 derajat.
- Jarak deteksi : 5 7 meter.
- Output : digital ttl.
- Memiliki setting sensitivitas.
- Memiliki setting time delay.
- Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
- Berat : 10 gr.
Grafik Respons Sensor PIR
3) Sensor Infrared
Sensor infrared berfungsi untuk mendeteksi
jarak benda dari sensor dengan memanfaatkan gelombang elektromagnetik yang
dipancarkannya.
Pinout
Spesifikasi
Grafik Respon Sensor Infrared
4) Logicstate
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
Pinout
Komponen Output
1) LED
Pinout
Konfigurasi Pin :
* Pin 1 : Positive Terminal Of Led
* Pin 2 : Negative Terminal Of Led
Spesifikasi
:
* Superior Weather Resistance
* 5mm
Round Standard Directivity
* Uv
Resistant Eproxy
* Forward
Current (If): 30ma
* Forward
Voltage (Vf): 1.8v To 2.4v
* Reverse
Voltage: 5v
*
Operating Temperature: -30℃ To +85℃
* Storage
Temperature: -40℃ To +100℃
* Luminous Intensity: 20mcd
Tegangan LED menurut warna yang dihasilkan:
- Infra merah : 1,6 V.
- Merah : 1,8 V – 2,1 V.
- Oranye : 2,2 V.
- Kuning : 2,4 V.
- Hijau : 2,6 V.
- Biru : 3,0 V – 3,5 V.
- Putih : 3,0 – 3,6 V.
- Ultraviolet : 3,5 V.
2) Relay
Spesifikasi
Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.
- Konfigurasi pin Relay dihubungkan ke 5V
- GND dihubungkan ke GND
- IN1/Data dihubungkan ke pin 2
Pinout
6) Motor
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Spesifikasi
Pinout
Grafik Respons:
7) Ground
Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.
1) Resistor
Simbol :
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).
Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Cara menghitung nilai resistor:
Tabel warna
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
2) Dioda
Spesifikasi
Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.
Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.
Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.
Dioda dapat dibagi menjadi beberapa jenis:
1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4. Dioda Photo yang berfungsi sebagai sensor cahaya.
5. Dioda Schottky yang berfungsi sebagai Pengendali.
Untuk menentukan arus zenner berlaku persamaan:
Keterangan:
Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.
3) Transistor
Transistor adalah sebuah komponen
di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan
memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor,
dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.
Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.
Rumus-rumus transistor:
- Bi-Polar Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is > 0.6V
- Base Current(IB) is 5mA maximum
Konfigurasi Transistor
Konfigurasi Common Base
adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama
untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT
dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor,
sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga
sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini
menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun
tidak menghasilkan penguatan pada arus.
Konfigurasi Common Collector (CC) atau Kolektor
Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis
Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa
memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat
menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada
Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan
Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan
dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama
(Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter
Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan
Input Basis.
Konfigurasi Common Emitter (CE) atau Emitor Bersama
merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada
penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini
dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan
penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common
Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor
di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi
Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya
diperoleh dari kaki Kolektor.
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:
5) Sensor Touch
Merupakan sensor yang mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil.
Pin Out
Spesifikasi
Grafik Respon Sensor Touch
6) Sensor PIR
Sensor pir adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor pir ini bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar
Pinout
Spesifikasi:
- Vin : dc 5v 9v.
- Radius : 180 derajat.
- Jarak deteksi : 5 7 meter.
- Output : digital ttl.
- Memiliki setting sensitivitas.
- Memiliki setting time delay.
- Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
- Berat : 10 gr.
Grafik Respons Sensor PIR
7) Sensor Infrared
Sensor infrared berfungsi untuk mendeteksi jarak benda dari sensor dengan memanfaatkan gelombang elektromagnetik yang dipancarkannya.
Pinout
Spesifikasi
Grafik Respon Sensor Infrared
A) Prosedur Percobaan
- Siapkan semua bahan dan alat
- Hubungkan semua bahan dan alat
- Atur tegangan dan hambatan
- Jalankan simulasi
- Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja dengan baik
B) Rangkaian Simulasi dan Prinsip Kerja
Rangkaian Keseluruhan
.png)
.png)
Prinsip Kerjanya:
Pertama tama saat sensor PIR mendeteksi buku yang diletakkan di dekatnya maka pintu brankas akan terbuka dan sistem keamanannya akan dimatikan. Saat itu sensor berlogika 1 dan tegangan keluaran senilai +5v kemudian diumpankan ke kaki inverting op amp. Rumus tegangan keluaran detector inverting ini adalah AOL dikali Vnon-inverting -Vinverting,yaitu 200k(ov-5v) =-1000kv, karena power supplay +5 volt dan -5v sedangkan tegangan gain opamp -1000kv,jadi tegangan tersebut mangalami saturasi dengan nilai maksimum +-5volt jadi output dari op amp keluar sebesar -3,51 volt lalu diumpankan ke resistor dan menuju kaki basis transistor dimana jenis bias nya adalah self bias. sehingga hasilnya bernilai negatif dan Tegangan output akan bernilai mendekati Vsaturasi -. Disini tercatat output sebesar -3.51v lalu diumpankan ke resistor dan menuju kaki basis transistor. Disini transistor tida on karena sensor Vbe lebih kecil dari 0.6v. Sehiingga switch pada relay tidak akan berpindah dan batrai yang terhubung pada bagian kiri switch akan mengalirkan arusnya karena terdapat loop tertutup. Sehingga LED akan hidup menerangi bagian dalam brankas dan Motor bergerak membuka pintu brankas.
.png)
Prinsip Kerjanya:
Pertama tama saat sensor Touch mendeteksi buku yang diletakkan di dekatnya maka pintu brankas akan terbuka dan sistem keamanannya akan dimatikan. Saat itu sensor berlogika 1 dan tegangan keluaran senilai +5v kemudian diumpankan ke kaki inverting op amp. Rumus tegangan keluaran detector inverting ini adalah AOL dikali Vnon-inverting -Vinverting, sehingga hasilnya bernilai negatif dan Tegangan output akan bernilai mendekati Vsaturasi -. Disini tercatat output sebesar -3.51v lalu diumpankan ke resistor dan menuju kaki basis transistor. Disini transistor tida on karena sensor Vbe lebih kecil dari 0.6v. Sehiingga switch pada relay tidak akan berpindah dan batrai yang terhubung pada bagian kiri switch akan mengalirkan arusnya karena terdapat loop tertutup. Sehingga LED akan hidup menerangi bagian dalam brankas dan Motor bergerak membuka pintu brankas.
.png)
Prinsip Kerjanya:
Pertama tama saat sensor Infrared mendeteksi buku yang
diletakkan di dekatnya maka pintu brankas akan terbuka dan sistem keamanannya
akan dimatikan. Saat itu sensor berlogika 1 dan tegangan keluaran senilai +5v kemudian
diumpankan ke kaki inverting op amp. Rumus tegangan keluaran detector inverting
ini adalah AOL dikali Vnon-inverting -Vinverting, sehingga hasilnya bernilai
negatif dan Tegangan output akan bernilai mendekati Vsaturasi -. Disini
tercatat output sebesar -3.51v lalu diumpankan ke resistor dan menuju kaki
basis transistor. Disini transistor tida on karena sensor Vbe lebih kecil dari
0.6v. Sehiingga switch pada relay tidak akan berpindah dan batrai yang
terhubung pada bagian kiri switch akan mengalirkan arusnya karena terdapat loop
tertutup. Sehingga LED akan hidup menerangi bagian dalam brankas dan Motor
bergerak membuka pintu brankas.
C) Vidio
